軒鄴測控

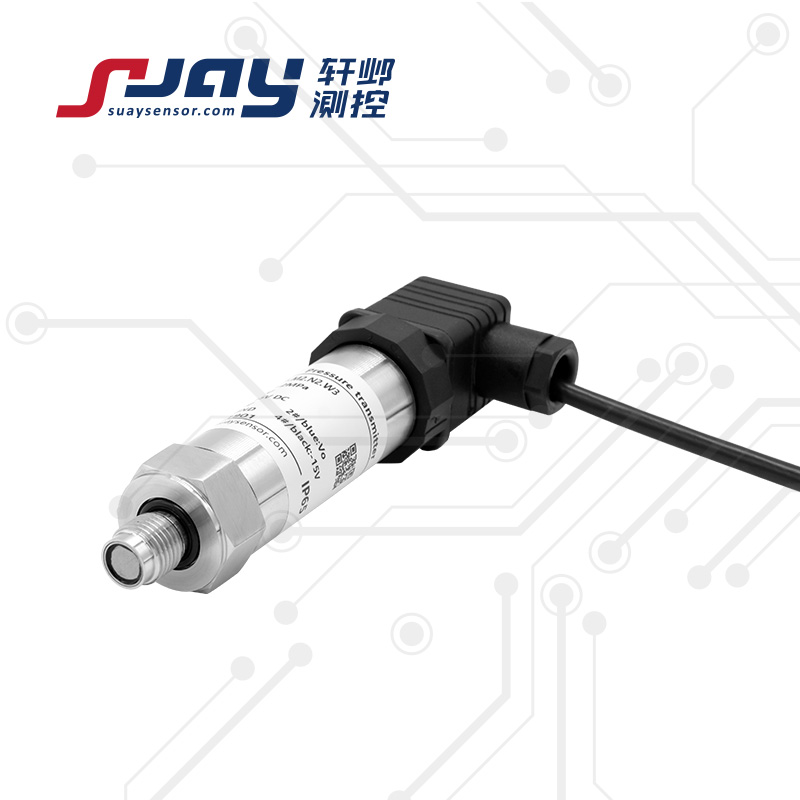

SUAY50高頻動態壓力傳感器變送器

  • 所屬分類:高頻、微型類
  • 產品標簽:

    SUAY50 高頻壓力傳感器、高頻動態壓力變送器是采用德國進口高固有頻率的壓敏元件,高性能、寬頻帶的信號處理電路,傳感器固有頻率可達1-2MHz,可測量帶寬0-200KHz范圍內的高頻壓力變化,壓力量程從-100KPa~0~10Kpa...100MPa,根據用戶需要標定量程,小尺寸的感壓核心,從而使得傳感器具有極高的固有頻率、寬廣優良的帶寬,以及亞微秒的上升時間(極為陡峭的上升沿)、干凈的幅頻特性曲線,配合SUAY高輸入阻抗、低輸出阻抗、低噪聲、高頻響信號處理電路,滿足動態測壓的需要。

產品范圍
  • 燃氣爆破實驗

  • 化爆實驗

  • 水下兵器爆破

  • 瞬間沖擊壓力檢測

  • 風洞測壓實驗

  • 動態往復壓力檢測

  • 路橋縮模試驗

  • 液壓動力機械實驗

  • 軌道交通模擬實驗壓力檢測

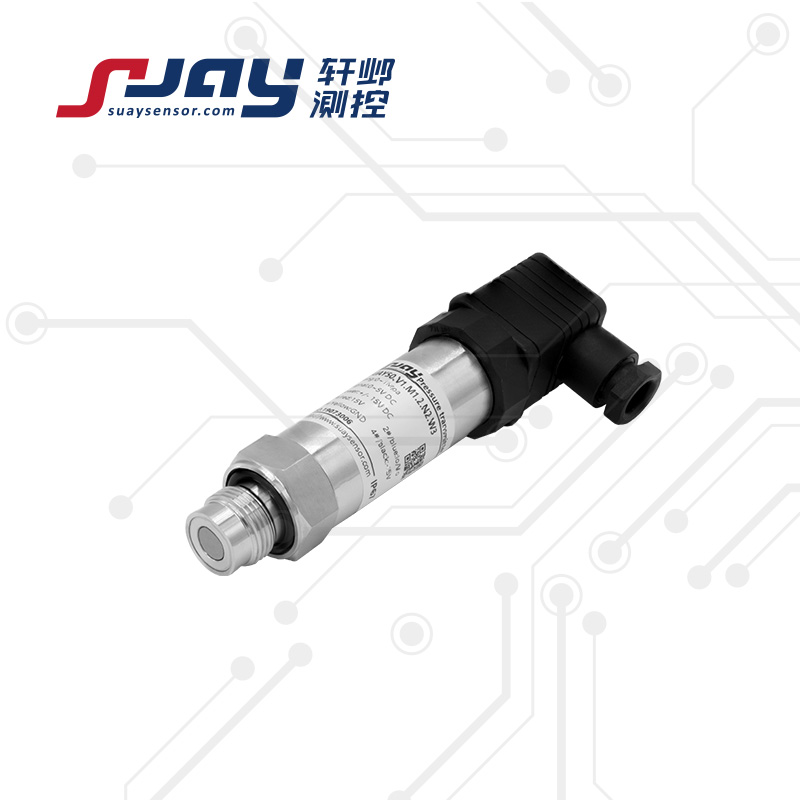

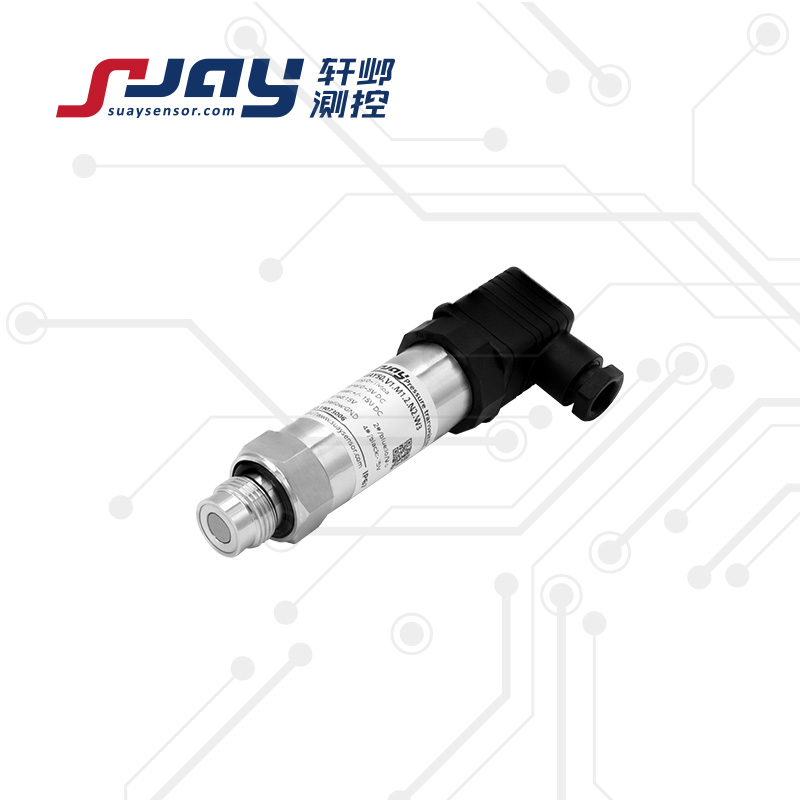

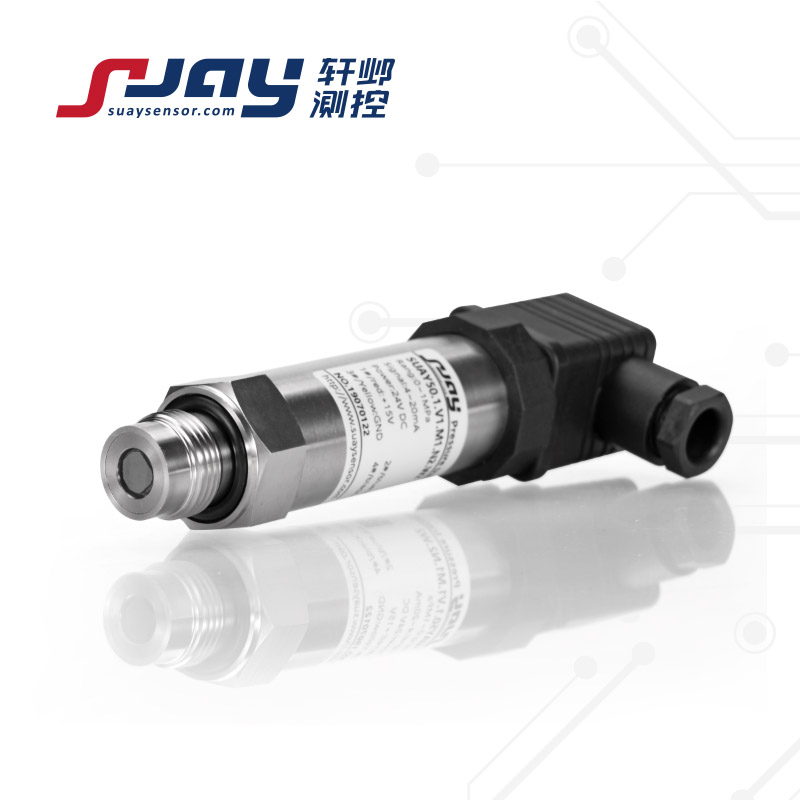

SUAY50高頻動態壓力傳感器變送器

產品詳情
 SUAY50 高頻壓力傳感器是采用德國微機械加工技術,利用硅優良的楊氏彈性模量力學特性,低阻抗,小尺寸的感壓核心,從而使得壓力傳感器具有極高的固有頻率、寬廣優良的帶寬,以及亞微妙的上升時間(極為陡峭的上升沿)、干凈的幅頻特性曲線,高頻壓力傳感器適合應用于軍事工程、化爆實驗、石油勘采與試井、材料力學、土木工程學、巖土力學、液壓動力機械試驗、縮模試驗、軌道交通等科學實驗和生產實踐中,得到不失真且快速變化的動態壓力波形與有效壓力值,配合SUAY高輸入阻抗、低輸出阻抗、低噪聲、高頻響信號處理電路,滿足動態測壓的需要。



可根據用戶的具體要求特殊設計、定制,滿足各種實際應用需求。


產品特點

  • 高固有頻率,寬廣的通頻帶

  • uS級的上升時間,陡峭的上升沿

  • 干凈的幅頻特性曲線

  • 先進、穩定的處理電路,抗干擾性能優良



產品性能指標

測量范圍-100KPa~0-10KPa...1MPa...100MPa
測量介質與316不銹鋼兼容的氣體或液體
靜態精度①±0.1%FS       ±0.25%FS        ±0.5%FS
固有頻率180KHz-500KHz       500KHz-1MHz        1MHz-2MHz
變送器帶寬0-1KHz...3 KHz          0-20 KHz                0-200 KHz
上升時間0-60...100uS              0-1...10uS               0-0.2...5uS
信號輸出/供電



0-5V  0-10V±15VDC(典型)
4-20mA  0-5V  0-10V  1-5V12-30VDC(典型24VDC)
mV信號恒壓源/恒流源
工作溫度-40~85℃       特殊使用可達1200℃
補償溫度-10~60℃
貯存溫度-40~100℃
長期穩定性典型:±0.1%FS/年         不超過:±0.2%FS/年
零點溫度漂移典型:±0.02%FS/℃       不超過:±0.05%FS/℃
靈敏度溫度漂移典型:±0.02%FS/℃       不超過:±0.05%FS/℃
過載能力1.5~2倍滿量程壓力
有效測量壽命﹥10^6壓力循環(P:10-90%FS)
分辨率大于10-5(通常受限采集顯示設備,理論無限小)
抗振動性10g, <2KHz
抗沖擊性50~100 g,10mS
負載電阻≤(U-12)/0.02 Ω(電流輸出)        >100KΩ(電壓輸出)
絕緣電阻200M?,100VDC
壓力接口M20*1.5(典型);     G1/4(可選)
電氣連接接插件或直出電纜2m
接口及殼體材料304/316L不銹鋼
外殼防護插頭型(IP65)           電纜型(IP67)
安全防爆Ex iaⅡ CT6(本安)
密封圈氟橡膠
產品重量約200克
注:①包含非線性、遲滯和重復性
選型參數對照表

型號量程精度輸出安裝螺紋電氣連接特定參數
SUAY50-100KPa~0
...10KPa
...100MPa
量程可選
4:±0.1%FS
2:±0.25%FS
1:±0.5%FS
A1:4-20mA
V1:0-5V
V2:1-5V
V3:0-10V
V0:定制
M1:M20*1.5
M2:G1/4
可選:
M3:G1/2
M0:定制
N1:直出2米
N2:赫斯曼插頭
N3:航空插頭
W1:0-1...3KHz
W2:0-20KHz
W3:0-200KHz
E:本安防爆
SUAY50.2.V1.M1.N1.W2.E(0-1MPa)
選型提示:
             1. 被測介質應與產品接觸的材料相兼容,
             2. 選型附加功能代號"E” 本安防爆型,須經安全柵供電。
             3. 其它特殊要求,敬請與本公司商洽,并在訂單中注明。


手機: 13770560082
18951961664
電話:+86-025-52119289
郵箱:[email protected]
地址:南京市江寧區清水亭西路2-20號3樓
